電加熱器

該產品適用于電站空氣輸送斜槽氣化風加熱，電除塵器灰斗氣化風和貯灰?guī)鞖饣L(fēng)加熱等方面。

一、技術參數

(1)空氣電加熱器的規格與參數(表一)

(2)控制柜的主要技術指標數據

1.輸入電壓：380V±5%(三相四線)

2.額定功率：15kW ~ 90kW

3.額定電流：23A ~136A(單相)

4.輸出電壓：≤210V(單相)

5.控溫精度：0.5級

6.控溫范圍： 0 ~400℃

二、結構與工作原理

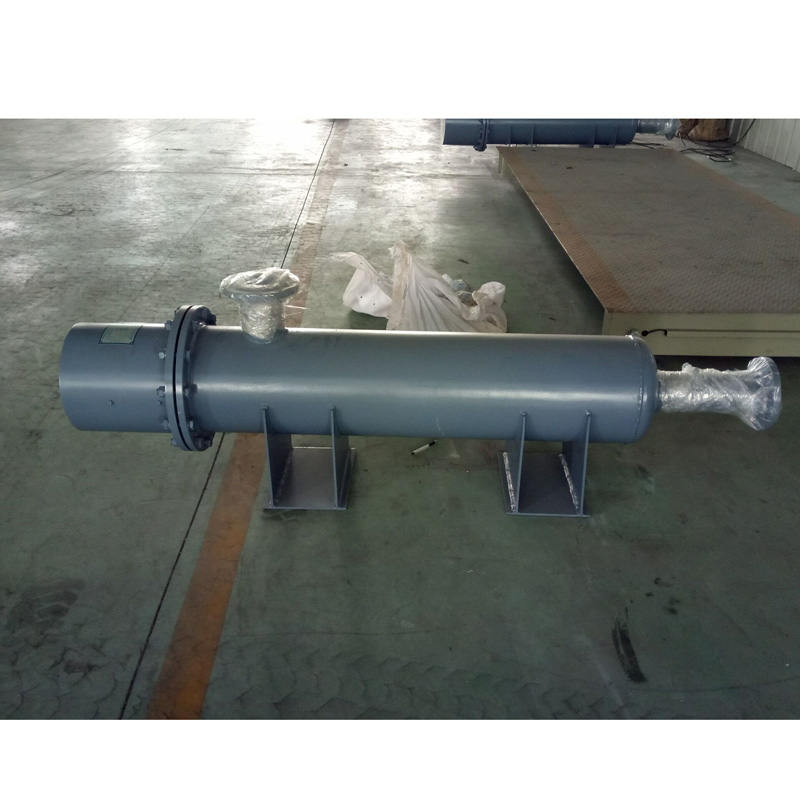

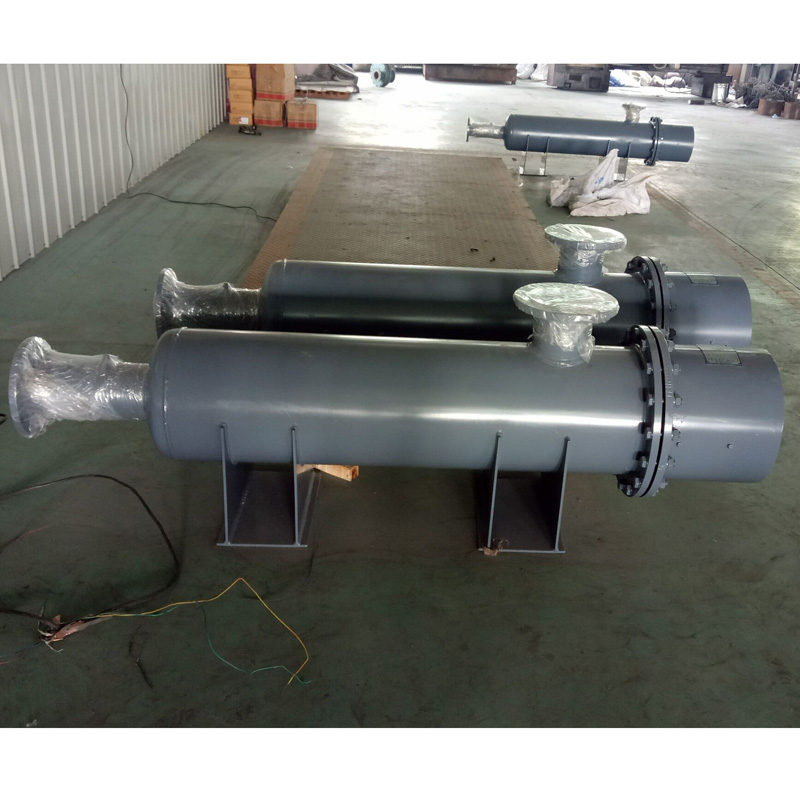

(1)空氣電加熱器結構 (圖一)

電加熱器是由多支管狀電熱元件、筒體、導流板等幾部分組成，管狀電熱元件是在金屬管內放入高溫電阻絲，在空隙部分緊密地填入具有良好絕緣性和導熱性能的結晶氧化鎂粉，采用管狀電熱元件做發熱體，具有結構先進熱效率高，機械強度好，耐腐、耐磨等特點。筒體內安裝了導流隔板能使空氣在流通時受熱均勻。

(2)控制柜外形圖 (圖二)

(3)控制柜工作原理

SWK-A型數顯溫度控制柜采用數顯溫度調節儀，集成電路觸發器，大功率可控硅和測溫元件組成測量、調節、控制回路，在電加熱過程中測溫元件將空氣電加熱器出口溫度電信號送至數顯溫度調節儀進行放大、比較后顯示測量溫度值，同時輸出0~10V電壓信號到可控硅觸發組件的輸入端，控制輸出脈沖相位，從而控制可控硅導通角度大小，使控制柜有良好的控制精度和調節特性。利用聯鎖裝置可遠距離啟動、關閉空氣電加熱器。電氣原理圖見圖三，空氣電加熱器系統線纜連接示意圖見圖四。

三、安裝與使用

控制柜應安裝在干燥通風、便于操作的地方?？諝怆娂訜崞魍鈿ぁ⒖刂乒裢鈿?yīng)可靠接地、空氣電加熱器應水平安裝，底座螺母要擰緊使其穩固。

本體與外接管道安裝時，應注意進出口方向。

安裝測溫元件時，應區別 “＋” “－” 端接入控制柜接線端子的 “＋” “－” 對應處。加熱器在使用前應測量電源接入端子與金屬外殼的冷態絕緣電阻不得低于2MΩ，使用環境相對濕度不大于85%。電源線的出、入端應牢固可靠，不得松動。

使用前首先檢查電源線、測溫元件輸出聯線是否正確，控制柜元器件、螺絲是否松動損壞，如有異常及時擰緊或更換，確認無誤后可通電試車。

1.合上空氣開關 (QS) ，電源指示燈亮，數顯表控制燈亮并顯示所測溫度指示值。

2.溫度的設定：

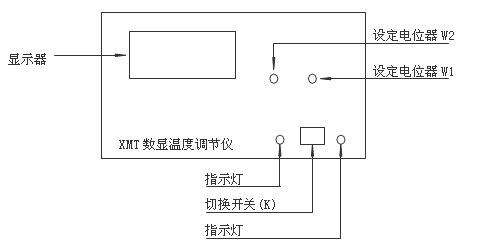

1)溫度控制儀面板示意圖：

2)溫度預置方法：

將“切換開關K”撥向右邊“控制”，旋轉“設定電位器W1”，當順時針旋轉時，溫度設定值T設增大，反之減小。溫度預置完畢，再將“切換開關K”撥至中間“測溫”，此時顯示測溫值，即T實。

　　當T實＜T設時，控制指示燈亮，當T實＞T設時，指示燈滅。

3)報警設定方法：

將“切換開關K”撥向左邊“報警”，旋轉“設定電位W2”，當數值達到

T設預置完畢，再將K撥至中間“測溫處”。

當T實＜T報時，報警指示燈滅，當T實＞T報時，報警指示燈亮。

3.溫度設定好之后，如無異常情況即可按下“加熱器工作”按鈕，交流接觸器KM1吸合，可控硅進線端得電，由數顯控溫表所輸出PID電信號控制空氣電加熱器工作。開機時，可能出現溫度過沖現象，但逐漸趨向恒定范圍之內。

四、維護與保養

DYK系列空氣電加熱器特別是控制部分，系精密儀器，運輸時要小心輕放，嚴禁沖擊、撞打。筒體部分應合理吊裝，以免變形損壞內部發熱元件?？諝怆娂訜崞骷翱刂乒翊娣旁趲靸?nèi)，嚴禁淋雨。

五、故障原因與排除方法

故障一：電源指示燈不亮，  數顯表不工作，電壓表無指示。

檢查空氣開關是否合上，控制回路熔絲是否完好。

故障二：加熱器溫度不上升。

用示波器檢查觸發器有無輸出脈沖波形、數顯溫度調節儀有無PID信號輸出。

故障三：三相不平衡

用雙蹤示波器觀察觸發脈沖與被觸發可控硅電壓的波形相位，觸發脈沖能否移相120o。

打開空氣加熱器防護罩，用萬用表檢查單支電熱元件是否斷路，然后用專用配套扳手更換，更換時注意不要損壞橡膠墊圈?！?/p>

對不能自行排除的故障，應請熟練技工解決。
